PROTIVSTRUJNI IZMENJIVAČ MIP - PIT 0.5 - 70 m2

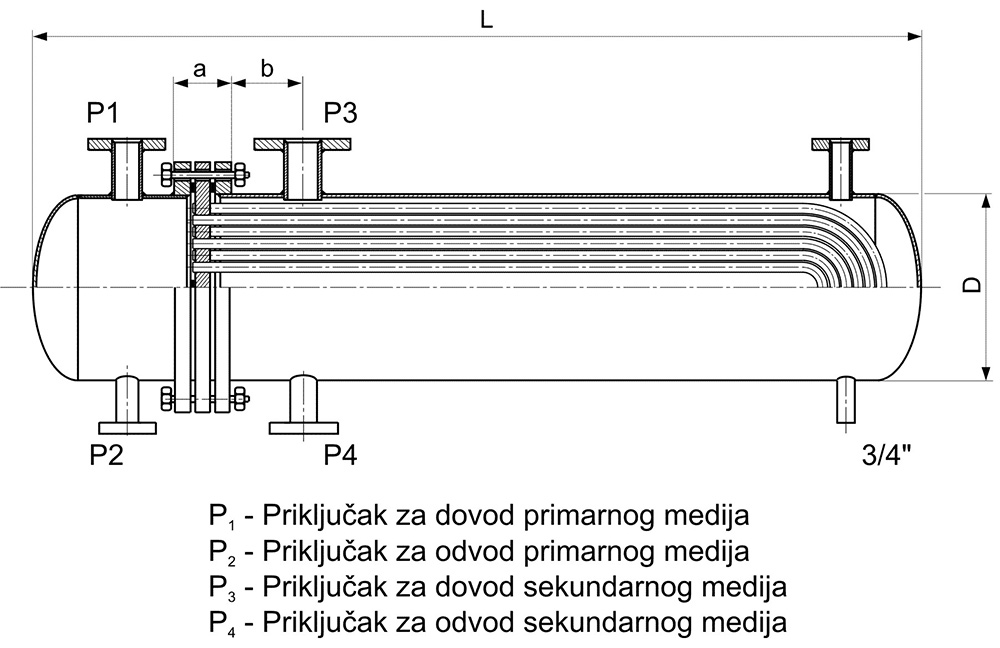

PIT	05	1	2	3	4	5	6	7	8	9	10	15	20	25	30	35	40	45	50	60	70
A (m2)	0,5	1	2	3	4	5	6	7	8	9	10	15	20	25	30	35	40	45	50	60	70
D (mm)	159	159	219	267	267	300	300	300	350	350	350	450	450	450	540	590	590	640	640	690	690
L (mm)	860	1480	1320	1150	1470	1300	1500	1700	1450	1600	1770	1670	2110	2150	2120	2180	2410	2270	2380	2480	2800
a (mm)	45	45	45	47	47	47	47	47	55	55	55	57	57	57	57	62	62	68	68	68	68
b (mm)	80	80	80	95	95	95	47	47	55	55	55	57	57	57	57	62	62	68	68	68	68
P₁ (DN)	32	32	50	65	65	80	80	80	100	100	100	150	150	150	200	200	200	200	200	250	250
P₂ voda (DN)	32	32	50	65	65	80	80	80	100	100	100	150	150	150	200	200	200	200	200	250	250
P₂ para (DN)	25	25	32	40	40	50	50	50	65	65	65	80	80	80	100	100	100	100	100	150	150

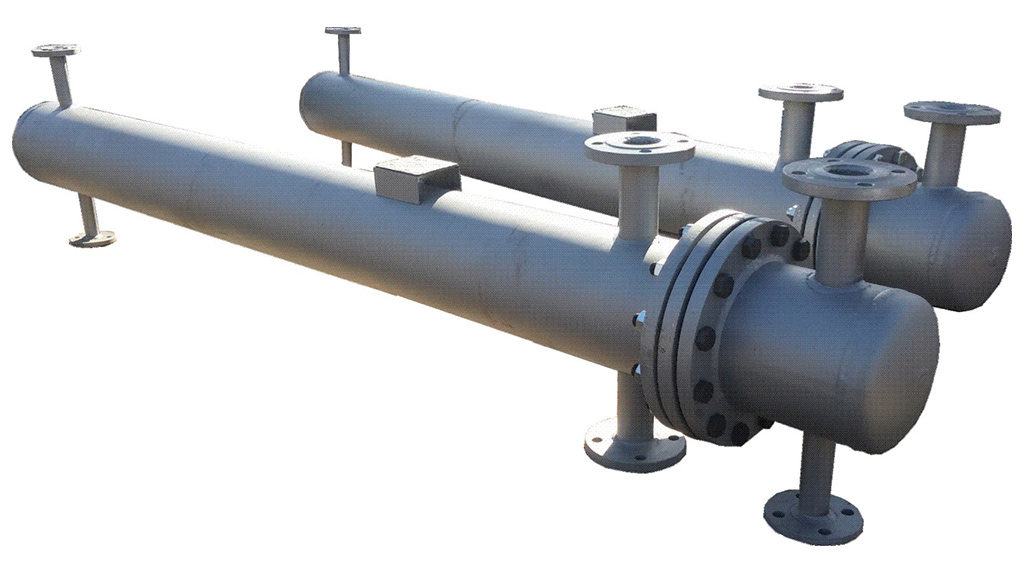

Protivstrujni izmenjivač toplote služi za zagrevanje tečnosti, kondenzaciju vodene pare i pripremu vrele vode u procesnoj i termotehnici. Protivstrijni izmenjivač toplote napravljen je od crnog lima kvaliteta P 265 GH za razne radne pritiske. Raspored priključaka i način usmeravanja strujanja grejnog i grejanog medija je suprotno, tako da se time postiže veći koeficijent prelaza toplote i mogućnost boljeg iskorišćenja manjih razlika temperature.

Cevni grejač je izrađen od “U” cevi koje mogu biti od bakra ili od ugljeničnog čelika. U plaštu čeličnog lima ugrađen je cevni grejač čiji su krajevi uvaljen ili zavareni u cevni zid. Ovakva konstrukcija omogućava vađenje cevnog grejača iz plašta radi mehaničkog čišćenja ili popravke istog. Grejni medij u primaru može biti vrela voda ili suvozasićena vodena para.

Protivstrujni izmenjivači su izrađeni prema važećim srpskim propisima i u skladu sa standardom ISO 9001

Prilikom poručivanja treba navesti sledeće podatke:
- temperatura primarnog medija na ulazu
- temperatura primarnog medija na izlazu
- temperatura sekundarnog medija na ulazu
- temperatura sekundarnog medija na izlazu
- radne pritiske oba medija
- kapacitet izmenjivača
