TIP GF-800 | GF-800 |
GF-1000 |
GF-1250 |
GF-1600 |
GF-2000 |
GF-2500 |
GF-3000 |
GF-3500 |
GF-4000 |
GF-6000 |
KAPACITET kW |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3000 |
3500 |
4000 |
6000 |
H [mm] | 1800 |
1770 |
1920 |
1920 |
2150 |
2350 |
2350 |
2575 |
2575 |
2800 |
H1 [mm] | 1400 |
1353 |
1500 |
1750 |
1500 |
1875 |
1875 |
2022 |
2022 |
2160 |
L0 [mm] | 1250 |
1800 |
1900 |
2150 |
2100 |
2250 |
2600 |
2600 |
3200 |
3000 |
L1 [mm] | 580 |
600 |
745 |
850 |
820 |
870 |
1020 |
1150 |
1150 |
1400 |
L2 [mm] | 850 |
1690 |
1820 |
2000 |
1955 |
2000 |
2300 |
2700 |
2700 |
2900 |
L3 [mm] | 570 |
610 |
750 |
850 |
825 |
875 |
1040 |
1160 |
1160 |
1450 |
Lmax [mm] | 2780 |
3130 |
3535 |
4100 |
3945 |
4300 |
4780 |
5045 |
5755 |
6050 |
B [mm] | 1500 |
1450 |
1600 |
1800 |
1600 |
2000 |
2000 |
2200 |
2200 |
2450 |
B1 [mm] | 1100 |
1250 |
1500 |
1700 |
1500 |
1900 |
1900 |
2050 |
2050 |
2100 |
n [mm] | 250 |
300 |
400 |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
øD [mm] | 330 |
330 |
370 |
420 |
470 |
470 |
520 |
520 |
620 |
770 |
P1 [DN] | 100 |
125 |
150 |
200 |
150 |
200 |
200 |
250 |
250 |
300 |
P2 [DN] | 65 |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
100 |
150 |
P3 [DN] | 65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
otpor ložišta [mbar] |
6,5 |
7 |
7,3 |
8 |
8,2 |
8,6 |
9 |
9,5 |
10 |
12 |

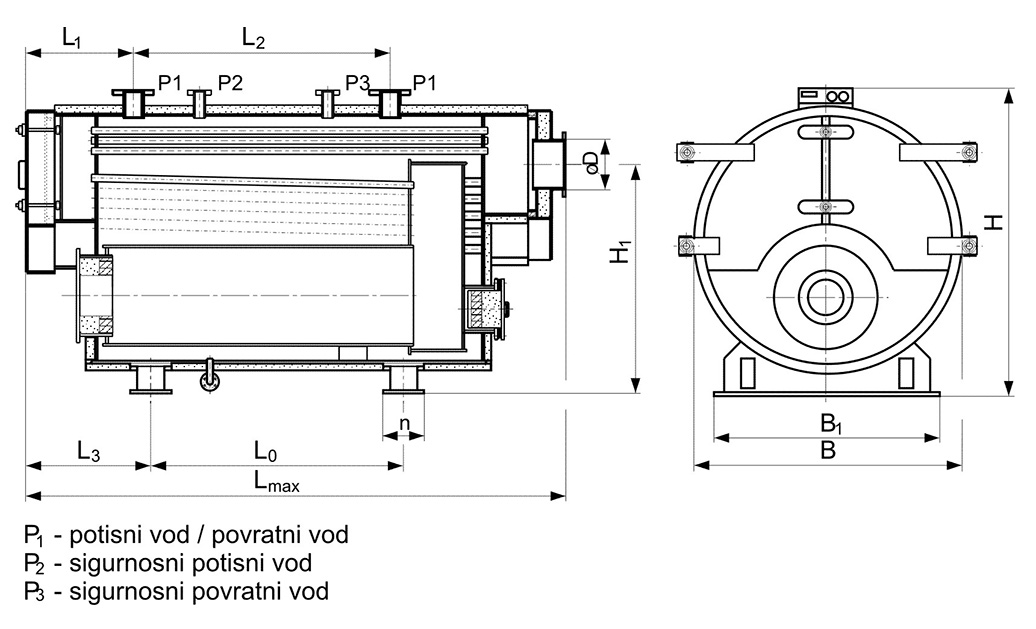

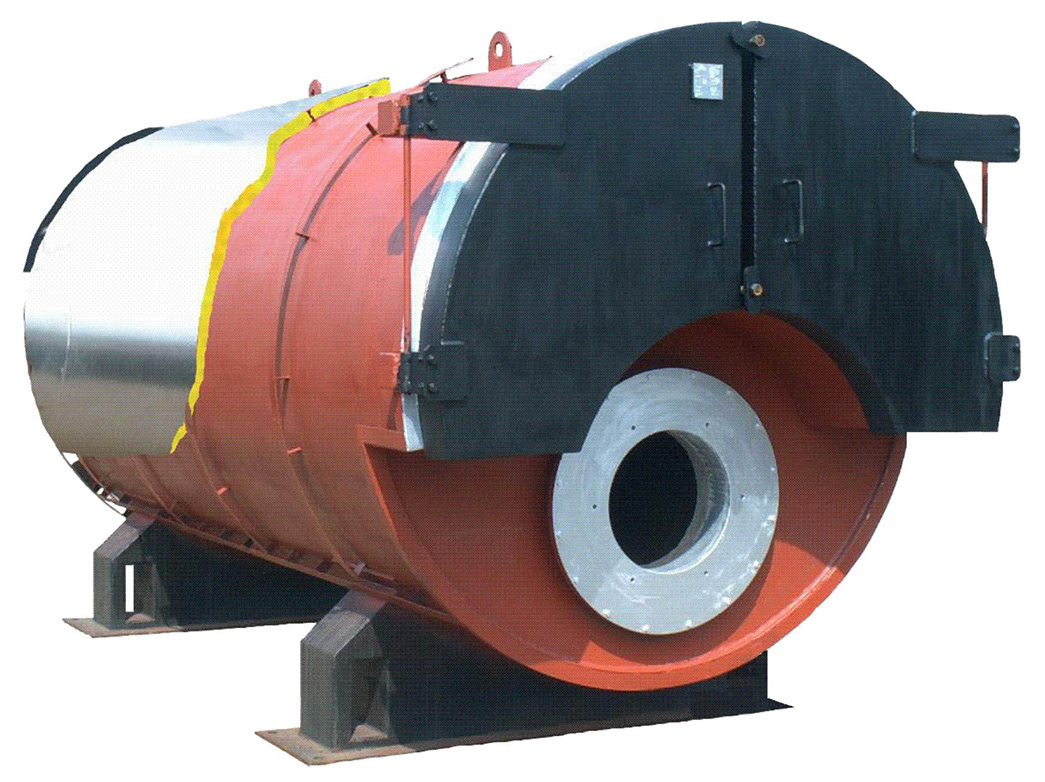

Toplovodni kotao je konstruisan za loženje tečnim i gasovitim gorivom. Kotao je čelične zavarene konstrukcije sa horizontalno uvaljanim i zavarenim bešavnim dimnim cevima kvaliteta P 235 GH. Toplovodni kotao je namenjen za proizvodnju tople vode do110oC i za pripremu tople tehnološke vode i predviđen za grejanje, stambenih i industrijskih objekata. Čelični kotao ovog tipa je sa tri promaje i radi na principu neposrednog zagrevanja vode predajom toplote zračenjem u ložištu i konvekcijom u dimnim cevima. Prvu promaju čini ložište kotla ( plamena cev ). Dimenzije plamene cevi su takve da plamen pri velikim opterećenjima ne dodiruje zidove ložišta. Dimni gasovi iz plamene cevi odlaze u skretnu komoru, odakle ulaze u dimne cevi druge promaje. Dalje, gasovi dospevaju u prednju komoru odakle se kroz dimne cevi (treća promaja) vraćaju u zadnju komoru i kroz dimovodni priključak napuštaju kotao. Ovakva konstrukcija omogućava potpuno sagorevanje i visok stepen iskorišćenja. Veličine ovih kotlova, njihovi učinci, glavne dimenzije, kao i dimenzije priključaka prikazani su u tabeli.
Karakteristike kotlova MIP-GF |
PIT | 05 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 |
A (m2) | 0,5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 |
D (mm) | 159 | 159 | 219 | 267 | 267 | 300 | 300 | 300 | 350 | 350 | 350 | 450 | 450 | 450 | 540 | 590 | 590 | 640 | 640 | 690 | 690 |
L (mm) | 860 | 1480 | 1320 | 1150 | 1470 | 1300 | 1500 | 1700 | 1450 | 1600 | 1770 | 1670 | 2110 | 2150 | 2120 | 2180 | 2410 | 2270 | 2380 | 2480 | 2800 |
a (mm) | 45 | 45 | 45 | 47 | 47 | 47 | 47 | 47 | 55 | 55 | 55 | 57 | 57 | 57 | 57 | 62 | 62 | 68 | 68 | 68 | 68 |
b (mm) | 80 | 80 | 80 | 95 | 95 | 95 | 47 | 47 | 55 | 55 | 55 | 57 | 57 | 57 | 57 | 62 | 62 | 68 | 68 | 68 | 68 |
P1 (DN) | 32 | 32 | 50 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 250 |
P2 voda (DN) | 32 | 32 | 50 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | 100 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 250 |
P 2 para (DN) | 25 | 25 | 32 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 150 | 150 |

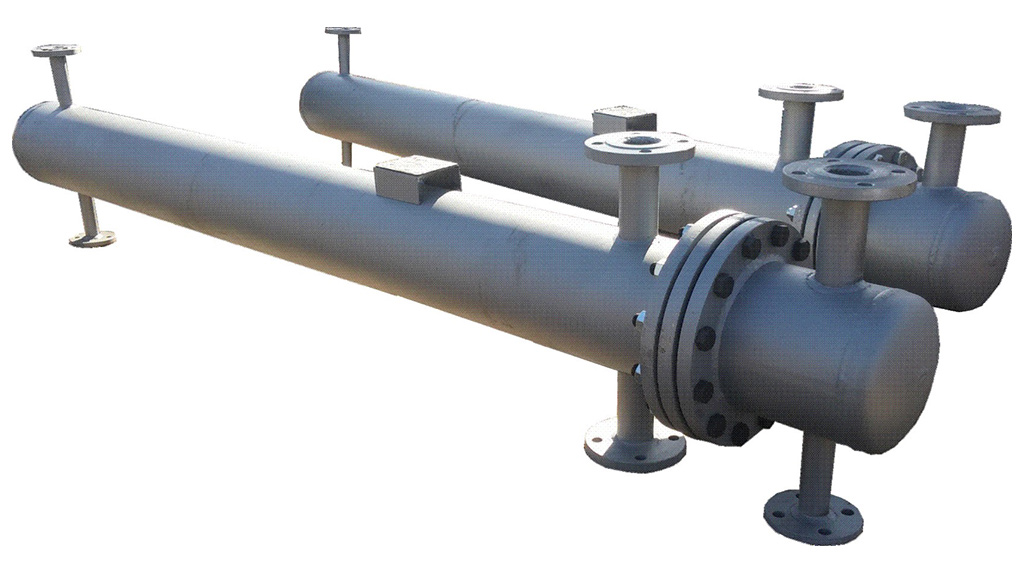

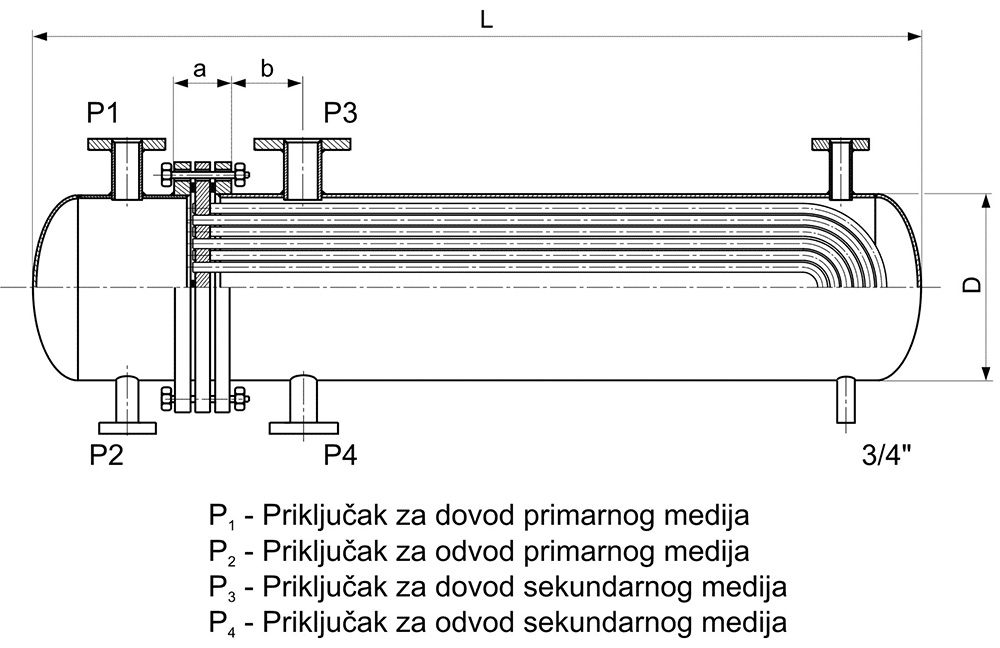

Protivstrujni izmenjivač toplote služi za zagrevanje tečnosti, kondenzaciju vodene pare i pripremu vrele vode u procesnoj i termotehnici. Protivstrijni izmenjivač toplote napravljen je od crnog lima kvaliteta P 265 GH za razne radne pritiske. Raspored priključaka i način usmeravanja strujanja grejnog i grejanog medija je suprotno, tako da se time postiže veći koeficijent prelaza toplote i mogućnost boljeg iskorišćenja manjih razlika temperature. Cevni grejač je izrađen od “U” cevi koje mogu biti od bakra ili od ugljeničnog čelika. U plaštu čeličnog lima ugrađen je cevni grejač čiji su krajevi uvaljen ili zavareni u cevni zid. Ovakva konstrukcija omogućava vađenje cevnog grejača iz plašta radi mehaničkog čišćenja ili popravke istog. Grejni medij u primaru može biti vrela voda ili suvozasićena vodena para. Protivstrujni izmenjivači su izrađeni prema važećim srpskim propisima i u skladu sa standardom ISO 9001
Prilikom poručivanja treba navesti sledeće podatke: |
MIP - TVE |
300 |
400 |
500 |
600 |
800 |
1000 |
KAPACITET kW |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
Napon | 3x380 |
3x380 |
3x380 |
3x380 |
3x380 |
3x380 |
A (mm) | 2.730 |
2.730 |
2.730 |
2.730 |
2.730 |
2.730 |
B (mm) | 560 |
650 |
750 |
780 |
860 |
950 |
D (mm) | 740 |
840 |
940 |
990 |
1.090 |
1.190 |
E (mm) | 1.350 |
1.350 |
1.350 |
1.350 |
1.350 |
1.350 |

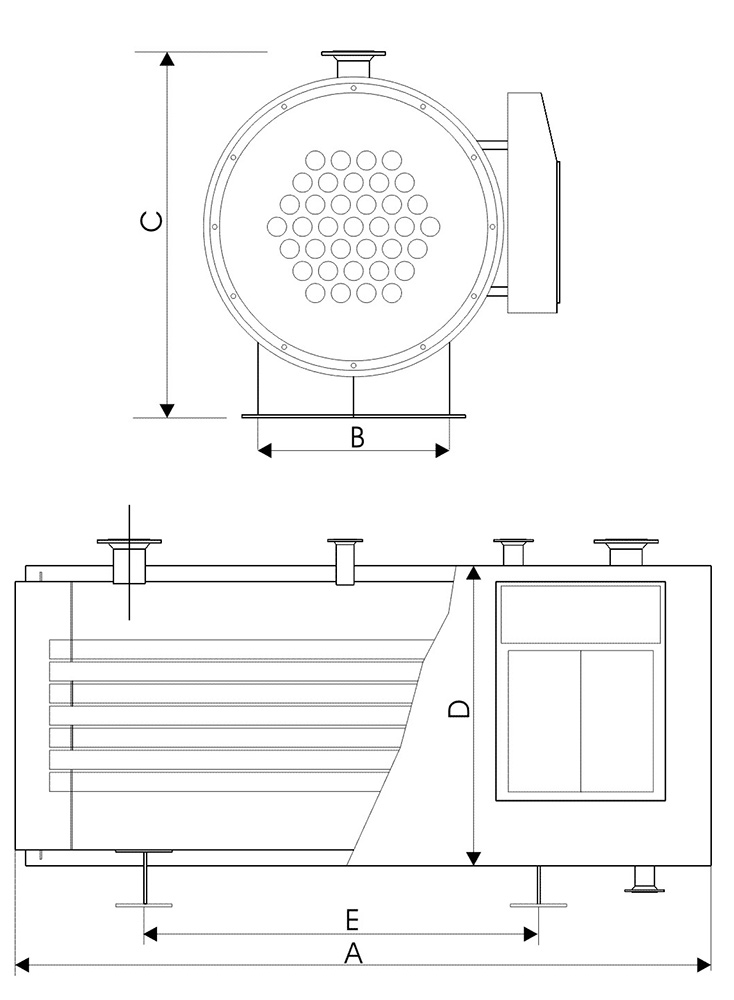

Toplovodni električni kotao je namenjen za centralno grejanje stanova, poslovnih objekata i tehnološku toplu vodu temperature do 110o C. Kotao je horizontalne cilindrične konstrukcije sa elektro grejačima smeštenim u donjoj zoni kotla na dancima. U kotlovima se ugrađuju dve vrste električnih grejača, štapni direktno uronjeni u vodu i indirektni na keramici koji su smešteni u bešavnim cevima koje su uronjene u vodu. Prednost indirektnih grejača je veća dugotrajnost i laka zamena bez ispuštanja vode iz kotla. Kotao je izgrađen u svemu prema važećim tehničkim propisima od kvalitetnih kotlovskih bešavnih cevi i kotlovskog lima. Kotao leži na sopstvenom postolju i spolja je termoizolovan mineralnom vunom u oblozi od emboriranog aluminijumskog lima.
Karakteristike kotlova MIP-TVE |
Oznaka
ciklona |
Kapacitet
kotla ( Kw ) |

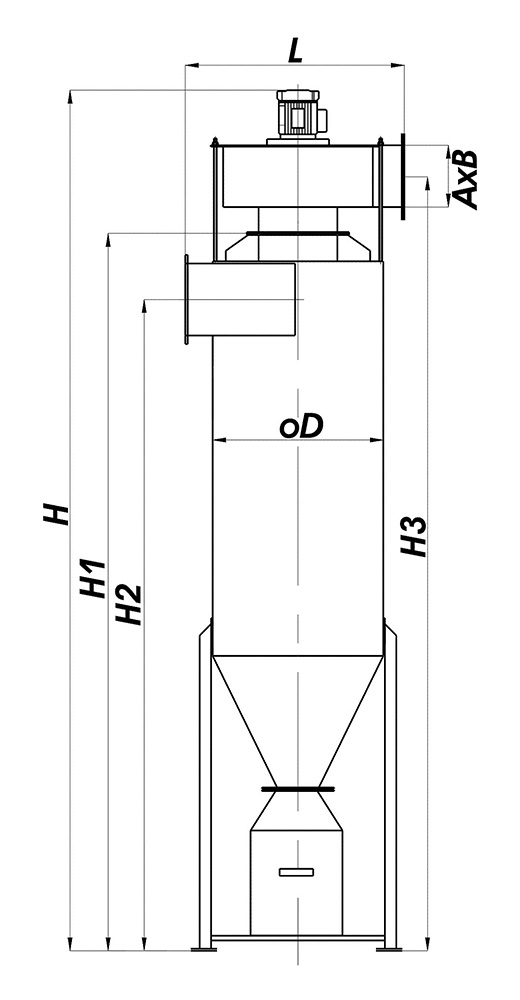

DIMENZIJE CIKLONA SA VENTILATOROM
|
Masa
ventilatora ( kg ) |
Masa
ciklona ( kg ) |
|||||||||||||||
TVS
250-320
|
250-320 | 2.440 | 2.040 | 1.790 | 2.100 | 650 | 155x180 | 500 | 750 | 25 | 180 | ||||||||
TVS 400-600 | 400-600 | 2.850 | 2.350 | 2.150 | 2.550 | 750 | 200x230 | 600 | 1.100 | 35 | 250 | ||||||||
TVS 700-800 | 700-800 | 3.080 | 2.580 | 2.280 | 2.780 | 800 | 220x250 | 650 | 1.500 | 45 | 300 | ||||||||
TVS 1.000 | 1.000 | 3.120 | 2.620 | 2.320 | 2.820 | 810 | 220x250 | 650 | 1.500 | 50 | 330 |

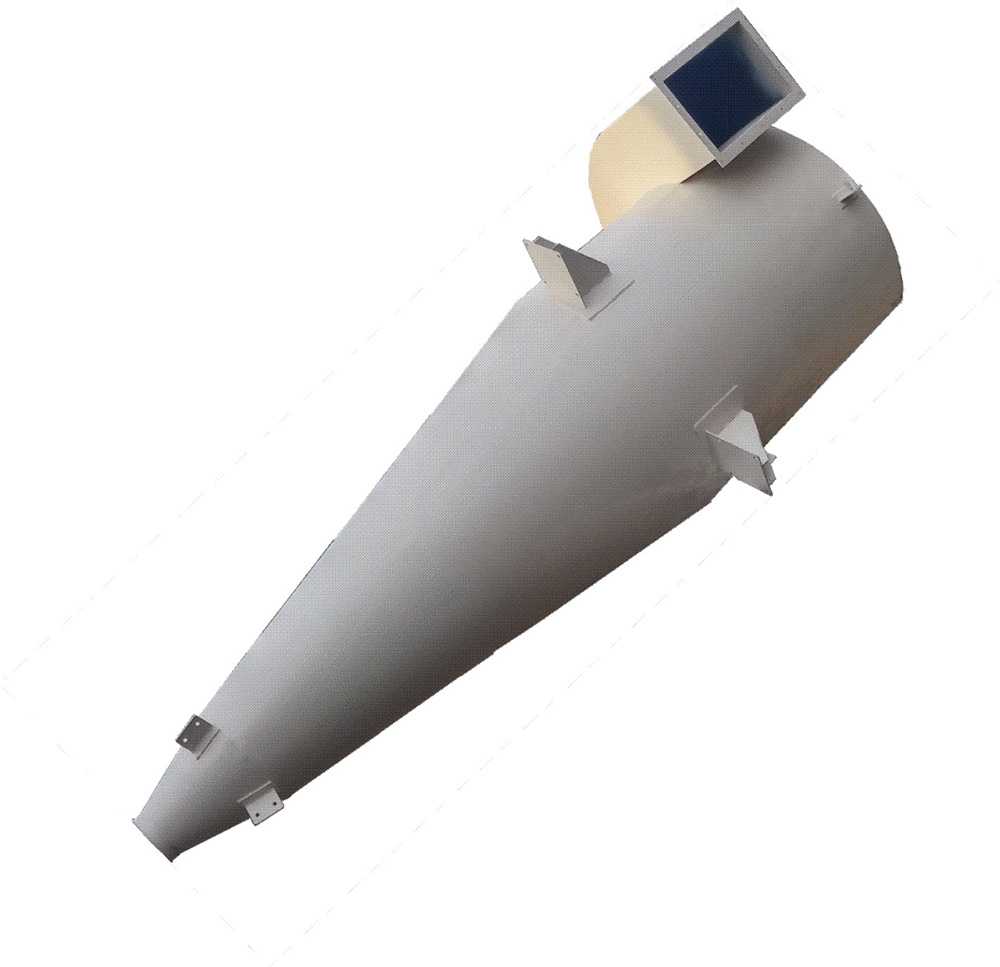

Ciklon ili otprašivac dimnih gasova je postrojenje koje se koristi za odvajanje cvrstih nesagorelih i pratecih delova. Sastoji se od jedne ciklonske celija koja je postavljena vertikalno i ugradene izmedu dve vodoravne ploče. Na vrhu ciklona nalazi se dimna komora za izlaz cistih dimnih gasova na koji je ugraden centrifugalni ventilator dimnih gasova. Medu cevnim plocama filtera je prostor za cišcenje dimnih gasova sa ciklonskom komorom, dok se sa donje strane nalazi sabirnik izdvojenih delova u obliku levka. Za vreme rada topli necisti dimni gasovi prelaze iz dimne komore kotla u filter sa bocne gornje strane u ciklonsku celiju kroz spiralno zakrivljenu lopaticu, koja daje odredenu rotaciju uslovljava izdvajanje težih delica i necistoca iz dimnih gasova. Ocišceni dimni gasovi kretanjem kroz uzane unutrašnje cevi vertikalno na gore napuštaju ciklonske jedinice i preko gornjeg sabirnika napuštaju filter. Izdvojeni cvrsti nesagoreli i prateći delovi se sabiraju u levkastom sabirniku i talože na dnu filtera. Na dnu sabirnika se montira sakupljac izdvojenih cestica. Filter postiže visok stepen odvajanja cestica, veoma je pouzdan u eksploataciji i jednostavan za održavanje tokom rada. Ciklonski filter se bira u zavisnosti od kapaciteta kotla i isporucuje sa odgovarajucim centrifugalnim ventilatorom. |
